Инструкция по кладке кирпичных фасадов

Внешний вид и долговечность кирпичного фасада зависят не только от выбранного кирпича и кладочной смеси, но и от мастерства каменщика и качества его работы, а также от подготовки и возможностей строительной площадки и места для хранения. В этой статье мы напомним основные истины о деформационных швах и армировании облицовочной кладки

Памятка
Деформационные швы
Связка облицовочной кладки с несущей конструкцией
Армирование облицовочной кладки

Памятка

Складирование и хранение материалов на строительной площадке:

Площадка для хранения кирпича должна быть прочной и ровной.
Поддоны с кирпичом и сухие кладочные смеси должны храниться только на поддонах (не на земле).
Их следует защитить от дождя, почвенной влаги, грязи и пр. защитными пленками.

Во избежание проблем:

покупатель должен проверить поставленный ему товар и сообщить о любых дефектах или недочетах поставщику кирпича в течение 7 суток;
о видимых дефектах необходимо сообщить продавцу до начала кладки. За любые дополнительные расходы, понесенные при использовании бракованной продукции, продавец не несет ответственности.

Деформационные швы

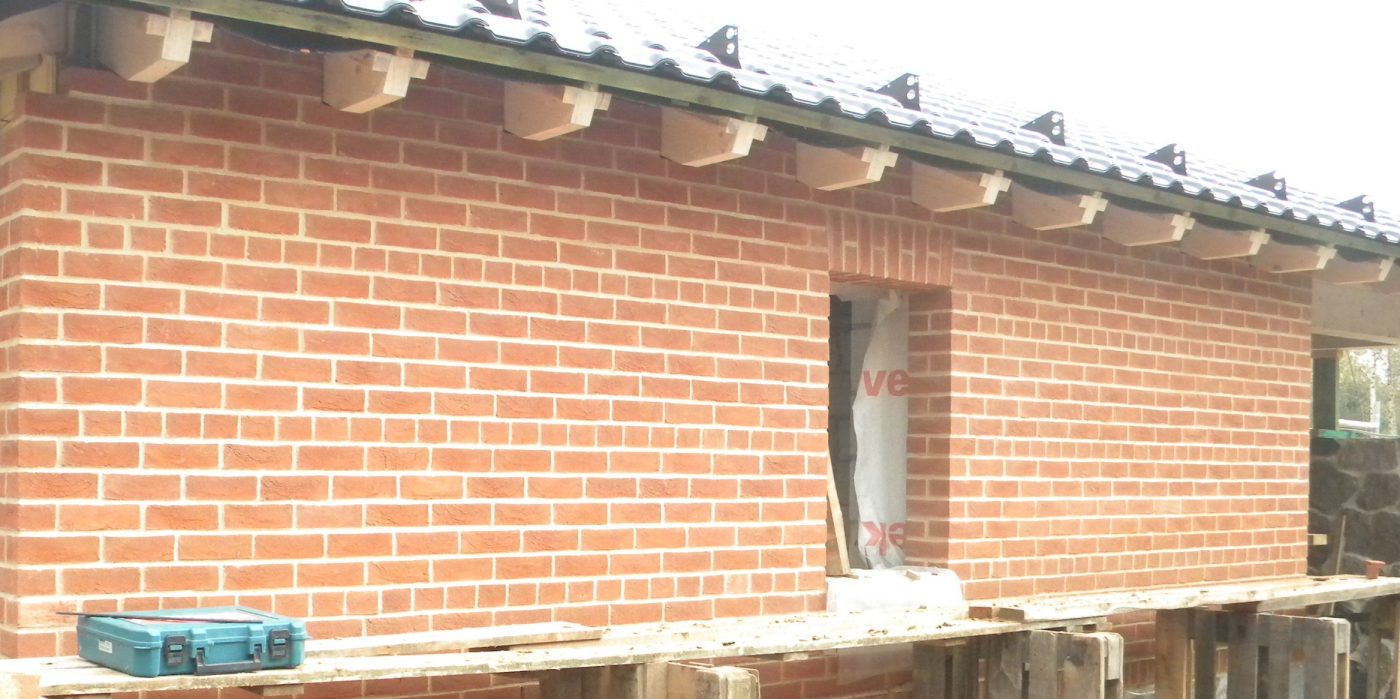

Building process of brick facade - bricks installation — © Wienerberger AS

Вертикальные деформационные швы

Колебания температуры и влажности, а также возможные изменения, обусловленные нагрузками, вызывают напряжения в стенах здания, что приводит к появлению трещин в стене. Во избежание появления трещин в облицовочной кладке выполняются деформационные швы.

Длинные кирпичные стены разделяются деформационными швами на такие части, чтобы изменения объемов не привели к появлению трещин. Непреложным правилом является то, что чем выше и однороднее стена, тем больше может быть расстояние между деформационными швами.

Минимальные промежутки между деформационными швами в сплошной стене

Максимальные расстояния между деформационными швами в сплошной стене (без проемов) указаны в приведенной ниже таблице.

	Высота конструкции в метрах
	1	2	3	4	5	6
Материал	Расстояние между деформационными швами в метрах
Керамический кирпич	8	12	15	18	21	24
Силикатные камни	5	8	10	12	14	16

Из-за конструкционных особенностей может возникнуть необходимость в более частых, чем указано в таблице, деформационных швах. Если в стене имеются проемы, то расстояние между деформационными швами не должно превышать 8 метров для силикатного камня и 12 метров для керамического кирпича.

Деформационные швы выполняются:

в местах, где нарушено свободное движение стены, например, в углах (по крайней мере, в каждом втором углу);
в местах конструкционных деформационных швов;
в местах изменений конструкции;
при изменении высоты более 3 м;
в местах изменений толщины стены;
между строительными частями здания с разными нагрузками (разное количество этажей и пр.);
вблизи больших перепадов жесткости стен (проемы).

Связывание облицовочной кладки с каркасом

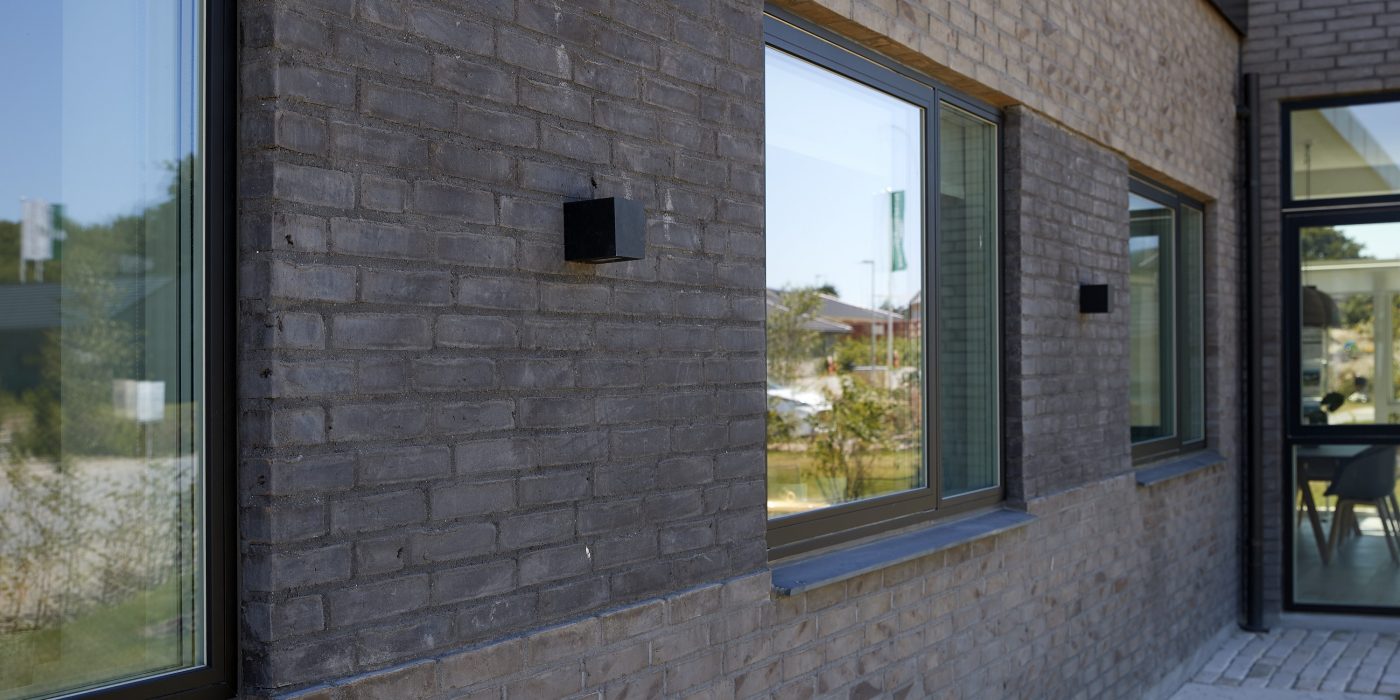

Single Family house, Groenningen in Blovstroed, Facing Brick W 450 Jern — © Wienerberger A/S

Облицовочная стена соединяется с несущей конструкцией (каркасом) с помощью стяжек кладки (анкеров), в отношении которых предъявляются следующие требования:

анкера должны быть устойчивой к коррозии; выполнены из нержавеющей стали или меди CuZn15 толщиной не менее 4 мм или стеновые гвозди из нержавеющей стали;
для облицовочных стен высотой менее 5 м можно также использовать 50-мм стальные анкера горячей оцинковки;
кроме вышеуказанных можно использовать и другие средства, при условии, что они имеют действующее и утверждённое руководство по эксплуатации;
анкера должны входить в кладку не менее чем на 40 мм.

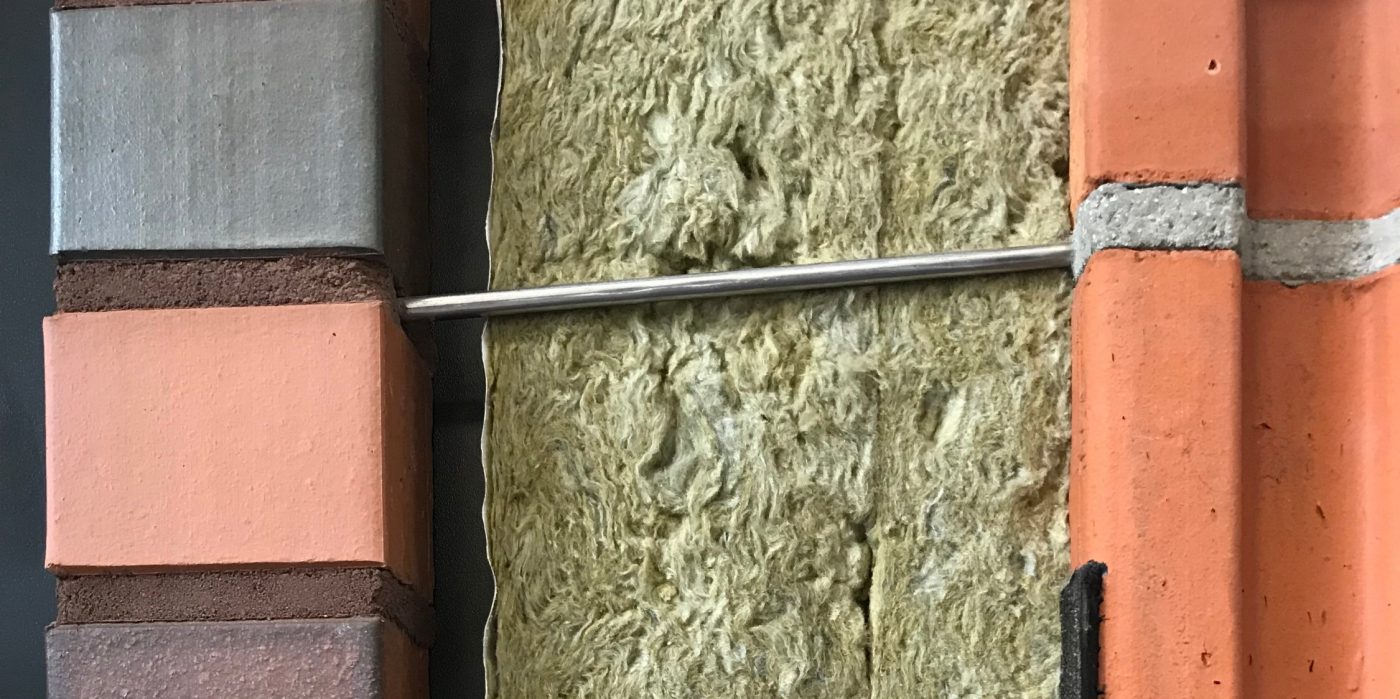

Facade building process - Brick installation

Расположение анкеров

Анкера распределэются по площади стены по меньшей мере 4 шт./м², если не указано иначе. Помимо этого еще нужно добавить 1,5-кратное количество в местах, где прерывается непрерывность стены (углы, края проемов, деформационные швы). Чтобы вода не стекала по анкерам в стену здания, они должны быть наклонены наружу!

Армирование облицовочной кладки

Армирование стен помогает уменьшить образование трещин в кладке.

Армирование необходимо для укрепления кладки и для уменьшения образования деформационных трещин. Чтобы предотвратить образование трещин, некоторые места в стенах следует усиливать армированием и, таким образом, смещать изменения объема к деформационным швам.

Армирование не исключает деформационных швов, они используются вместе.

Армирование прерывается над деформационным швом швом.

Установка арматуры

Арматура должна представлять собой штыри из нержавеющей стали или горячей оцинковки. Арматура располагается в центре облицовочной кладки.

Арматура используется в местах, где существует риск растрескивания, например:

ниже и выше проемов, на расстоянии 500 мм от проемов;
в углах, где нет деформационных швов;
в опасных местах, где трудно выполнить деформационные швы.

Читай ещё!

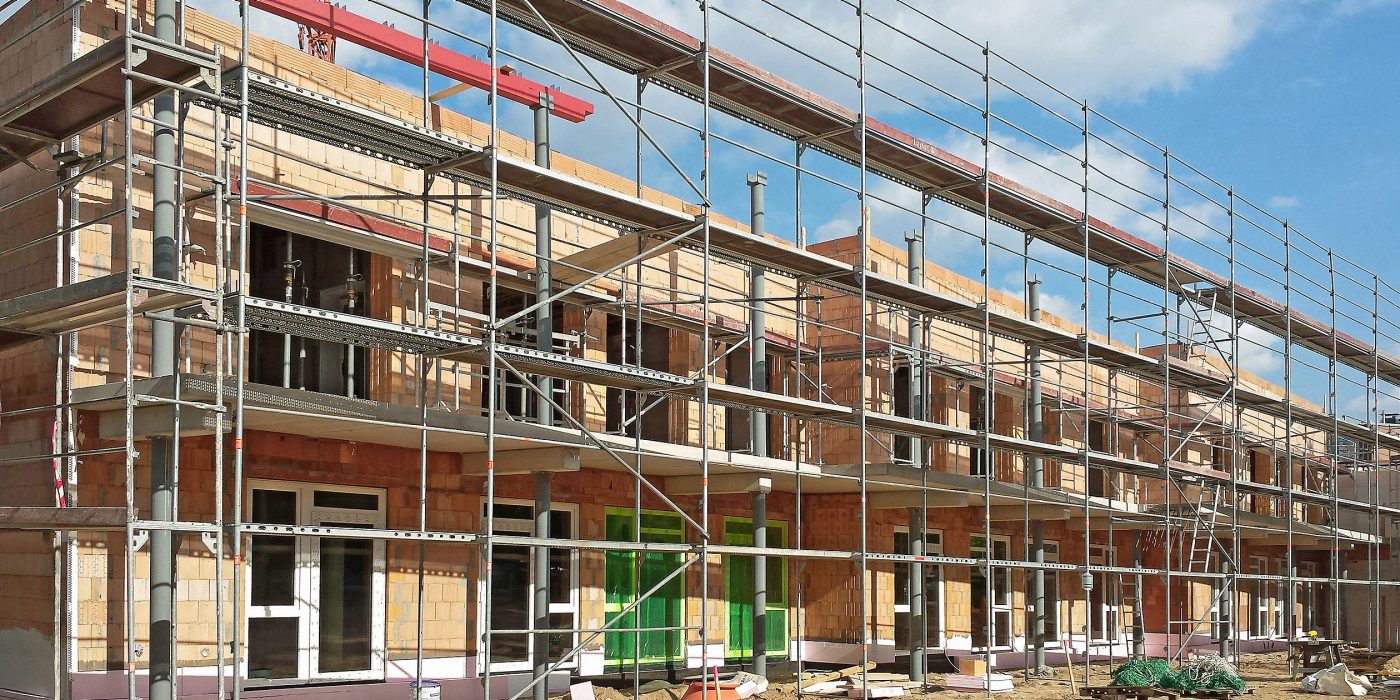

poroton, mortar, construction site, kindergarten,

Правила и рекомендации по выполнению кладочных работ

При кладочных работах важно соблюдать известные правила и рекомендации. В статье ниже мы расскажем о подготовке и выполнении кладочных работ.

Brick pillar of St. John's bricks with pink roses

Памятка по строительству заборных столбов

При кладочных работах важно соблюдать определённые правила и рекомендации. Информацию о строительстве кирпичных заборных столбов можно найти здесь. Ниже приведены некоторые простейшие советы и рекомендации, которым нужно следовать при строительстве заборных столбов из кирпича.

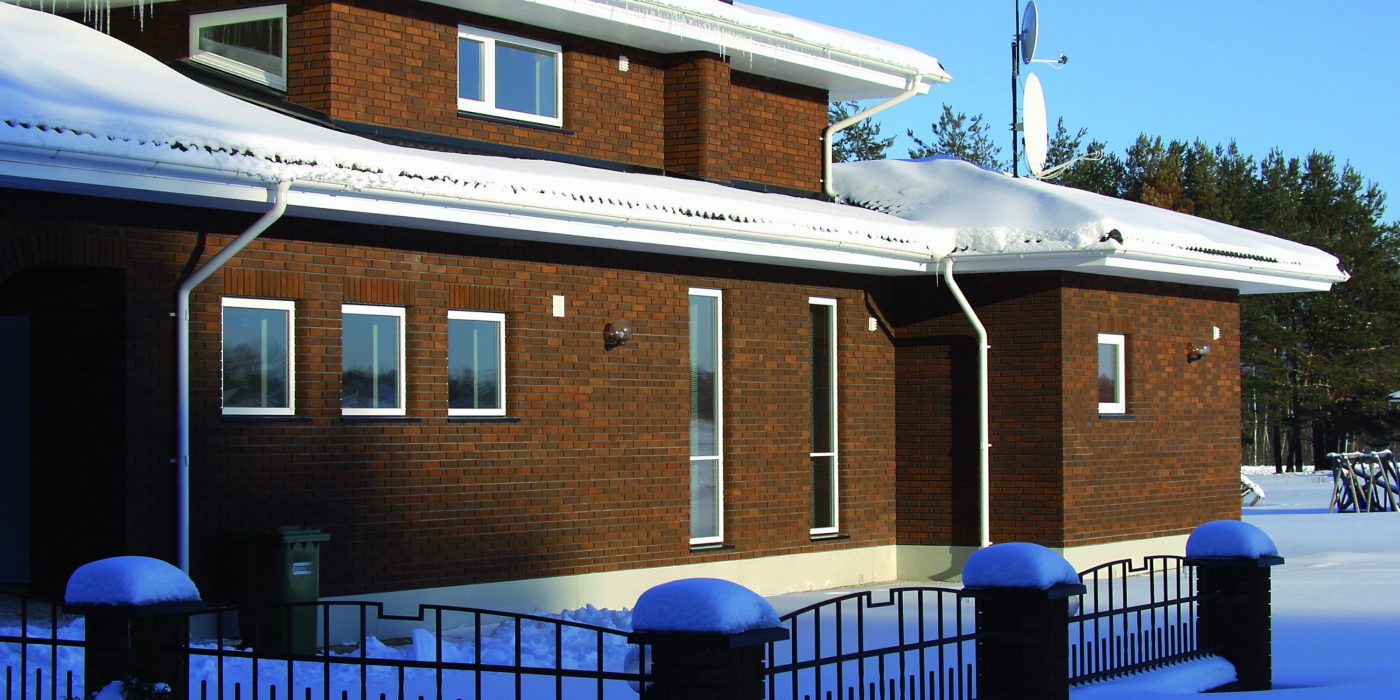

Brown brickhouse in wintertime with lot's of snow
